施工方法(戸建住宅用)

代表的な製品の戸建て住宅用ユカリラパネル施工の流れをご紹介します。

①エアコンの取り付け

【 ユカリラ専用エアコン 】を使用します。



(ダクトへ送風するようにセットします。)



②墨出し

一旦、床を合板で仕上げます。

そこに流路:【 パネル割りの設計図 】を写します。



③流路を作る。

エアコンからの空気が、部屋全体に流れるように【 計算された流路 】を作ります。



④ふく射パネル設置

設計通りにパネルを配置していきます。

場所に応じて数種類のパネルを組み合せていきます。

※POINT:出来上がった流路。ここの隙間が重要!!

エアコンからの空気を、ふく射パネルが床に熱を伝えてくれるのです!



⑤パネル設置完了

部屋全体の約7割以上を目安に、パネル設置が完了しました。

この上に通常の床下地材と床材を施工します。

※POINT:電気やお湯の床暖房と違って少しくらい空気が漏れても

問題ありませんが効率を高めるために、隙間にはスポンジ・パッキンを取り付けます。



⑥ダクトの施工



天井のエアコンから床の流路までの【  送り込むダクト 】となります。

壁材で覆って最終的には見えなくなります。



⑦床貼り



床の施工は通常通り。ふく射パネルに直接、ネジや釘を打ち込めます。

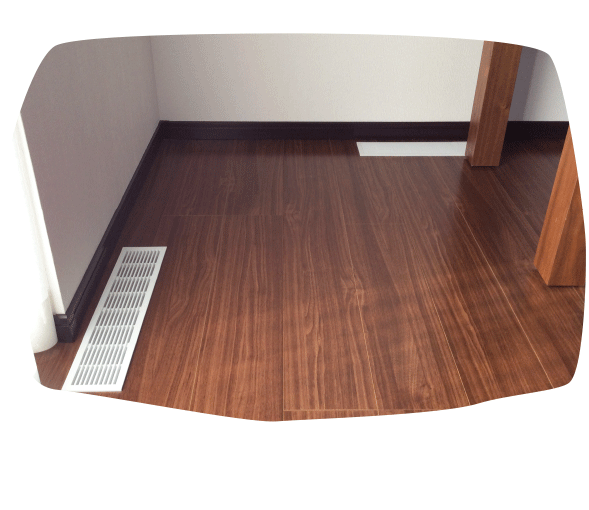

⑧完成!!



床の中を通って、熱交換された空気は、

最終的には還流口から部屋の中に放出されます。
